| 材料組織 MATERIAL STRUCTURE |
 |
 |
1. 改性聚四氟乙烯（PTFE）鉛（Pb ）的混合物 0.01~0.03mm，一種耐磨材料，運作過程中可形成轉移膜以保護對磨軸。
2. 銅粉層0.2~0.3mm提高PTFE/Pb與鋼板的結合強度，具有很好的承載能力和耐磨性。同時銅又是一種很好的導熱材料，可快速轉移軸承運作過程中產生的熱量。
3. 低碳鋼0.7~2.3mm，提高軸承的承載能力和熱轉移作用。
4. 銅/錫電鍍層，銅鍍層0.008mm，錫鍍層0.005mm，使軸承有很好的耐腐蝕功能。 | |
| 主要參數 TECHNICAL DATE |
|
靜承載 |
250N/mm2 |
摩擦系數 |
0.03~0.20 |
|
最大承載 |
低速運轉 |
140N/mm2 |
最大線速度 |
干摩擦 |
2m/s |
| |
旋轉、搖擺運動 |
60N/mm2 |
|
流體潤滑 |
5m/s |
|
最大PV值
(干摩擦) |
間斷性運作 |
3.6N/mm2.m/s |
導熱系數 |
42W(m.K)-1 |
| |
長期運作 |
1.8N/mm2.m/s |
線膨脹系數 |
11x11-6K |
|
使用溫度 |
-195℃~＋280℃ | |
| 應用特點 APPLICATION CHARACTER |
1. 無油潤滑或少油潤滑，適用于無法加油或較難加油的場合，可以在使用時不保養或少保養；
2. 耐磨性能好，摩擦系數小，使用壽命長； 3. 可在-195℃～+280℃范圍內使用；
4. 走合性能好，低噪音，無污染； 5. 薄壁結構，質量輕，可縮小機械體積；
6. 在運作時能形成轉移膜，起到保護對磨軸的作用，無咬軸現象；
7. 對磨軸的硬度要求低，未經調質處理的軸都可使用，從而降低了相關零件的加工難度；
8. 無吸水、吸油性，熱膨脹系數小，散熱性好，尺寸穩定；
9. 鋼背面可電鍍多種金屬，因此可在腐蝕性介質中使用，不會生銹；
目前已廣泛運用于各種機械的滑動部位，如自動化機械設備(伸縮、搖擺、滑動、彎曲、回旋、回轉部位)油壓氣缸導套、齒輪泵浦、紡織機械、自動售貨機、塑膠成型機、壓鑄機、橡膠機械、煙草機、健身器材、辦公機械、液壓搬運車、汽機車、摩托車、農林機械等。 |
 | |
|

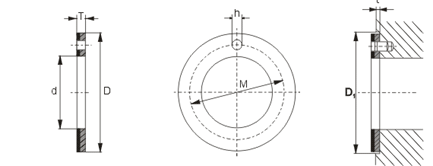

SF-1WC 墊片系列軸承標準尺寸（SF-1、SF-1T、SF-1P、SF-1D、SF-1B、SF-1S） |
 | |
| |
|
軸徑 |
代號 |
墊片尺寸 |
安裝尺寸 |
|
d +0.25 |
D -0.25 |
T -0.05 |
M ±0.12 |
h+0.4
+0.1 |
T±0.2 |
D1+0.12 |
|
8 |
WC10
SF-1 |
10 |
20 |
1.5 |
15 |
1.5 |
1 |
20 |
|
10 |
WC12
SF-1 |
12 |
24 |
18 |
24 |
|
12 |
WC14
SF-1 |
14 |
26 |
20 |
2 |
26 |
|
14 |
WC16
SF-1 |
16 |
30 |
23 |
30 |
|
16 |
WC18
SF-1 |
18 |
32 |
25 |
32 |
|
18 |
WC20
SF-1 |
20 |
36 |
28 |
3 |
36 |
|
20 |
WC22
R-1 |
22 |
38 |
30 |
38 |
|
22 |
WC24
RCB-1 |
24 |
42 |
33 |
42 |
|
24 |
WC26
SF-1 |
26 |
44 |
35 |
44 |
|
26 |
WC28
SF-1 |
28 |
48 |
38 |
4 |
48 |
|
30 |
WC32
RCB-1 |
32 |
54 |
43 |
54 |
|
36 |
WC38
SF-1 |
38 |
62 |
50 |
62 |
|
40 |
WC42
SF-1 |
42 |
66 |
54 |
66 |
|
46 |
WC48
SF-1 |
48 |
74 |
2 |
61 |
1.5 |
74 |
|
50 |
WC52
SF-1 |
52 |
78 |
65 |
78 |
|
60 |
WC62
SF-1 |
62 |
90 |
76 |
90 | |
